BESSONS DIGITALS – DIGITAL TWINS
- Projectes
Per generar un bessó digital de grans dimensions s’ha de poder garantir un alt rendiment de producció sense que es vegi alterada la qualitat de les dades capturades.

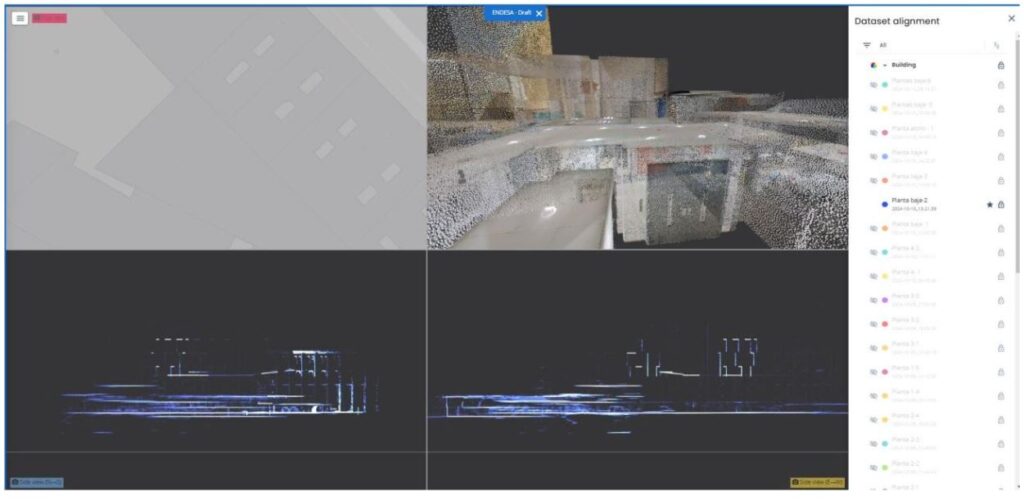

Per poder executar aquest tipus de projectes hem utilitzat tant escàner-làser estàtics (BLK360 – G2 RTC) com dinàmics (NavVis VLX).
Equips: Leica BLK360 G2 – NavVis VLX – Leica RTC360.
L’equip d’Altiplà, hem realitzat diversos projectes de grans dimensions (edificis amb una superfície superior construïda superior als 40.000 m²) amb resultats de gran qualitat. Aquests projectes han requerit:
- Planificació prèvia.
- Seguiment/coordinació dels diferents equips de camp i d’accessos.
- Punts de control i verificació distribuïts per tot l’àmbit de treball.
- Processat de gran quantitat de dades.
- Controls de Qualitat.

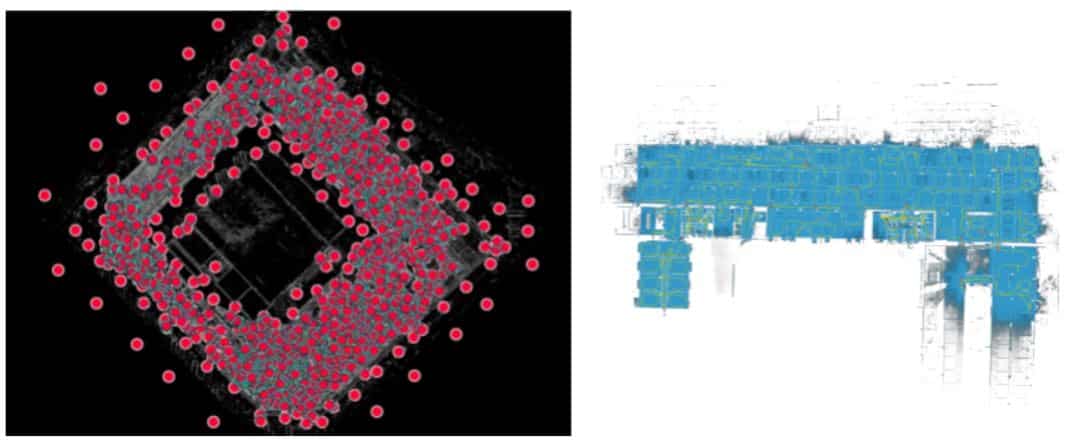

Imatge esquerra: vista en planta dels escàners realitzat amb RTC/BLK. Imatge dreta: vist en planta d’un dels recorreguts realitzats amb l’equip NavVis VLX.

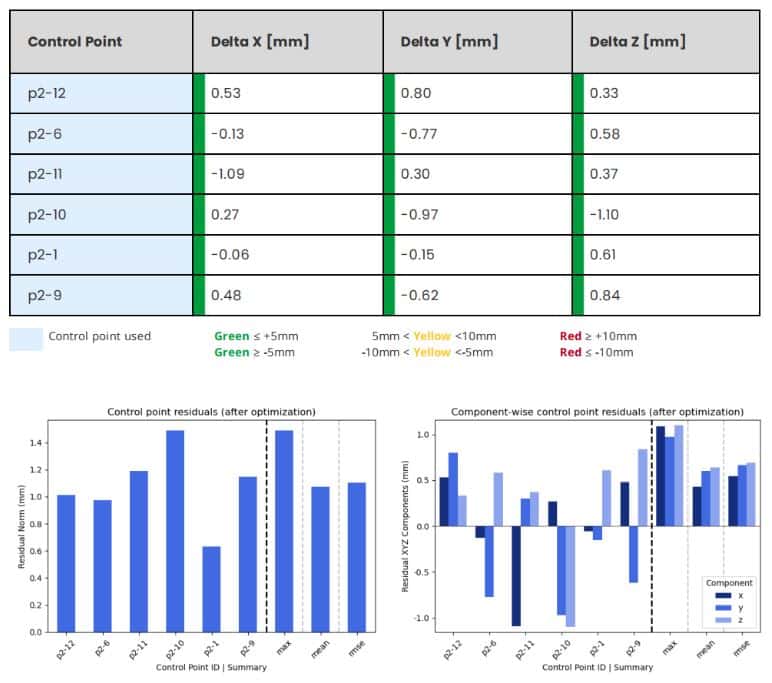

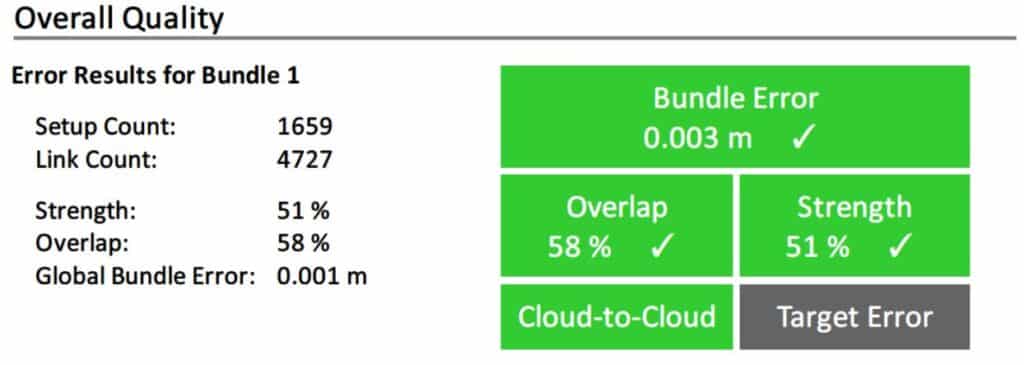

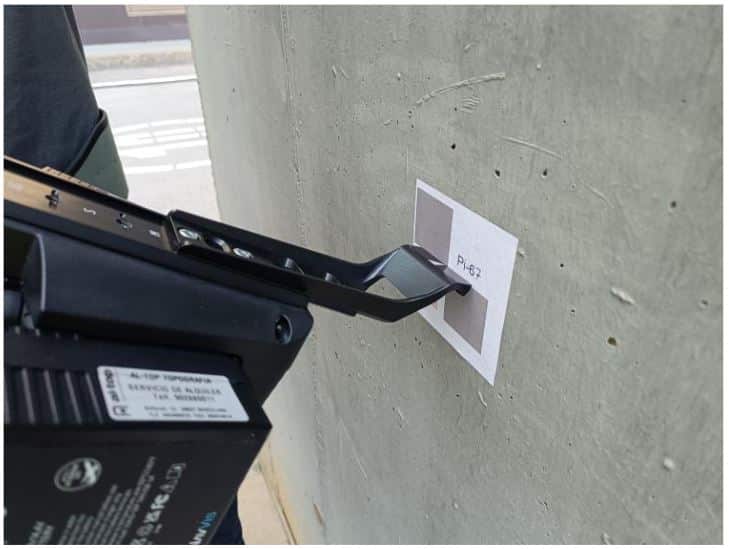

Sempre realitzant controls de qualitat mesurant punts de control i verificació en tot l’àmbit de treball.

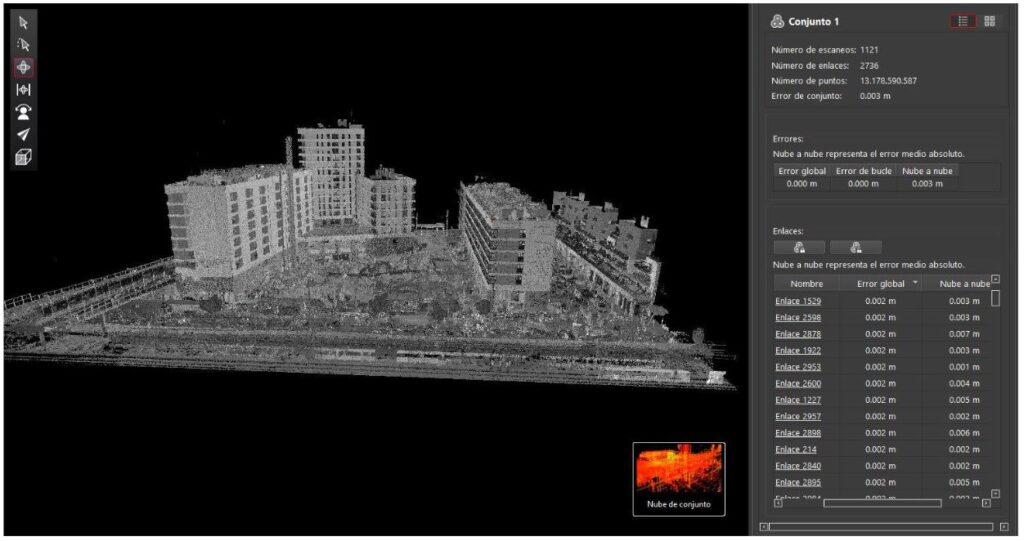

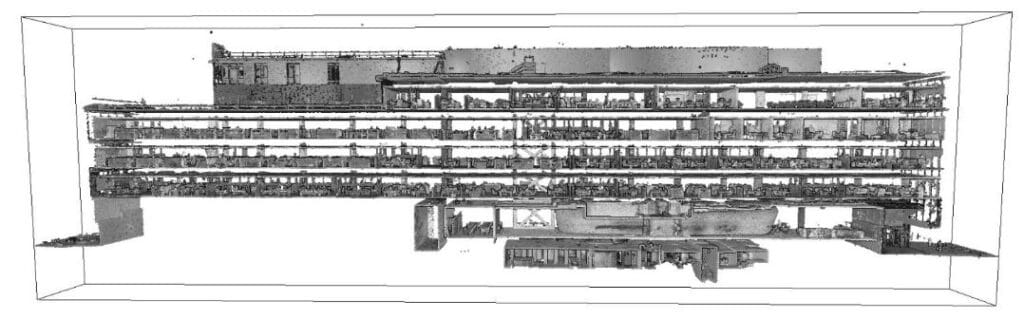

Les dades capturades amb els dos sistemes es fusionen en un únic núvol de punts.
Un cop finalitzats tots els controls de qualitat del núvol de punts final, l’equip d’arquitectes inicien la fase d’interpretació i delineació per a la generació de:

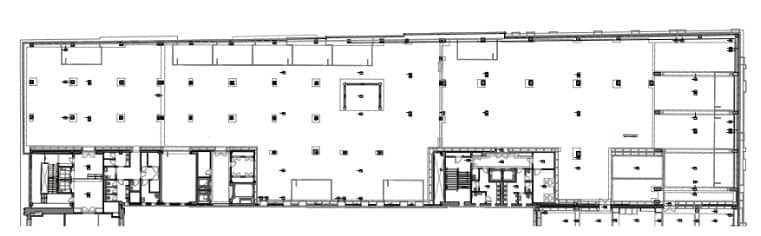

- Plantes.

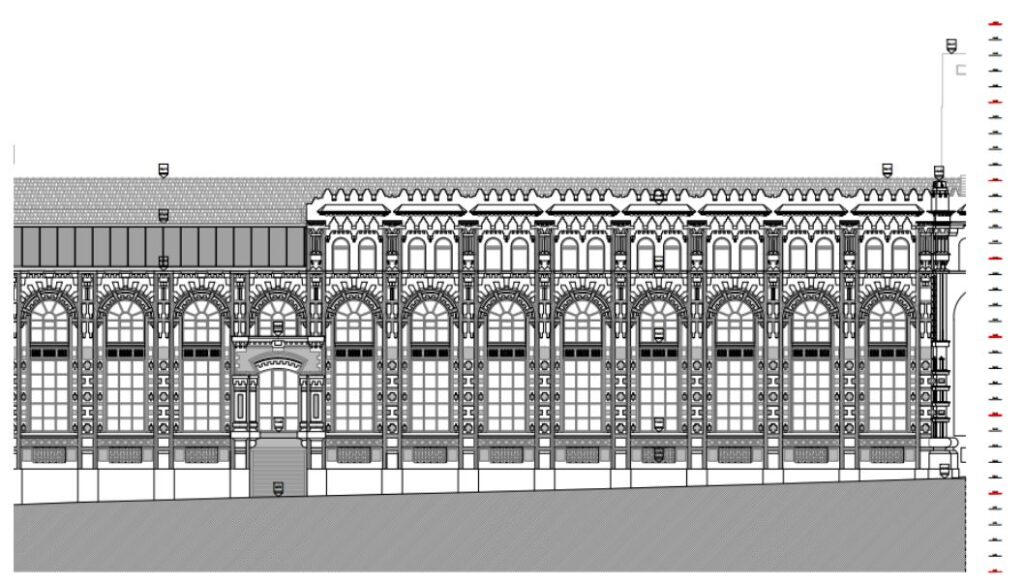

- Alçats.

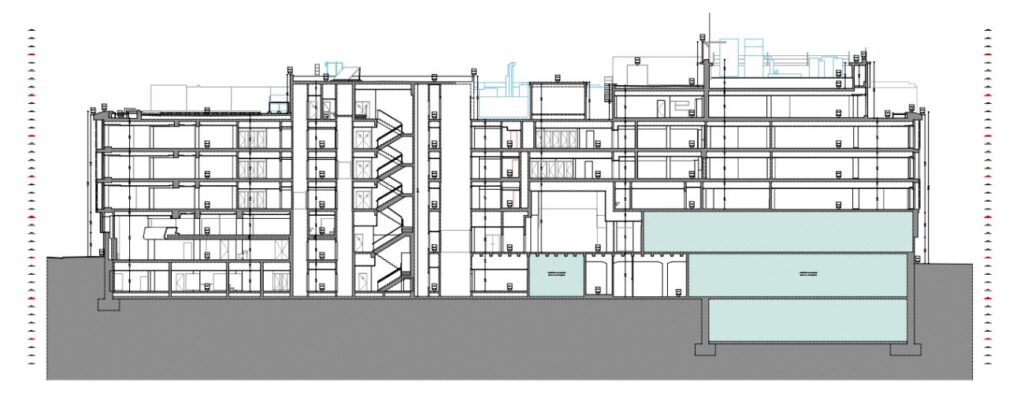

- Seccions.
- Càlcul de superficies útils.

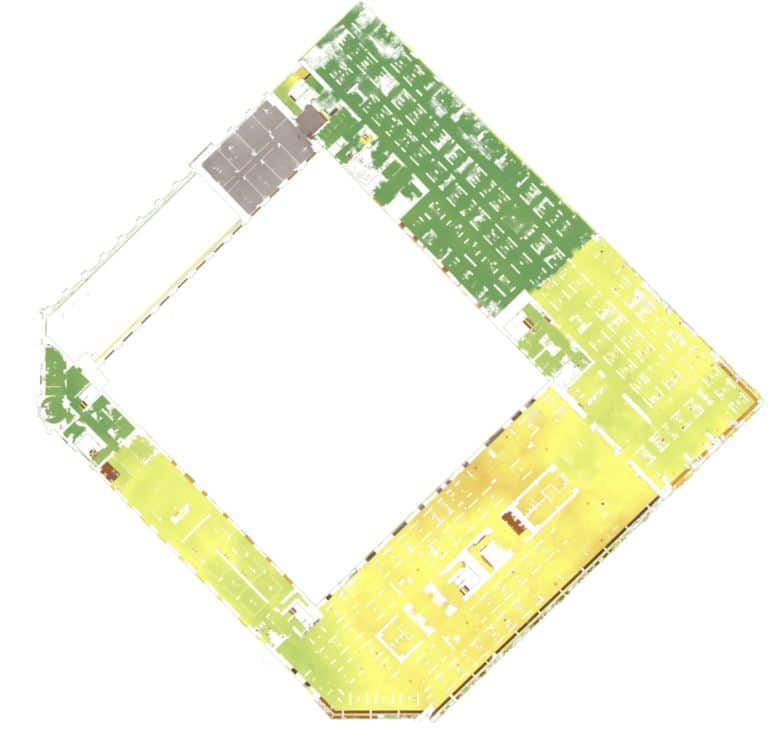

Amb el núvol de punts, a part de la delineació de plànols, també es poden generar diferents anàlisis, com per exemple detectar els diferents nivells de cota existents a les plantes.
CONCLUSIONS
L’experiència ha sigut força positiva. S’ha reduït parcialment el temps de camp i s’ha pogut avançar la fase de delineació de plànols. El núvol de punts final, format per les dades capturades i processades dels diferents equips, és molt homogeni i superat els controls de qualitat realitzats. Les diferències respectes els punts de control i verificació capturats amb estació total, per tot l’àmbit de treball, es troben dins de les toleràncies esperades.
