Control dimensional a partir de dades capturades amb Làser escàner (point cloud – BIM)

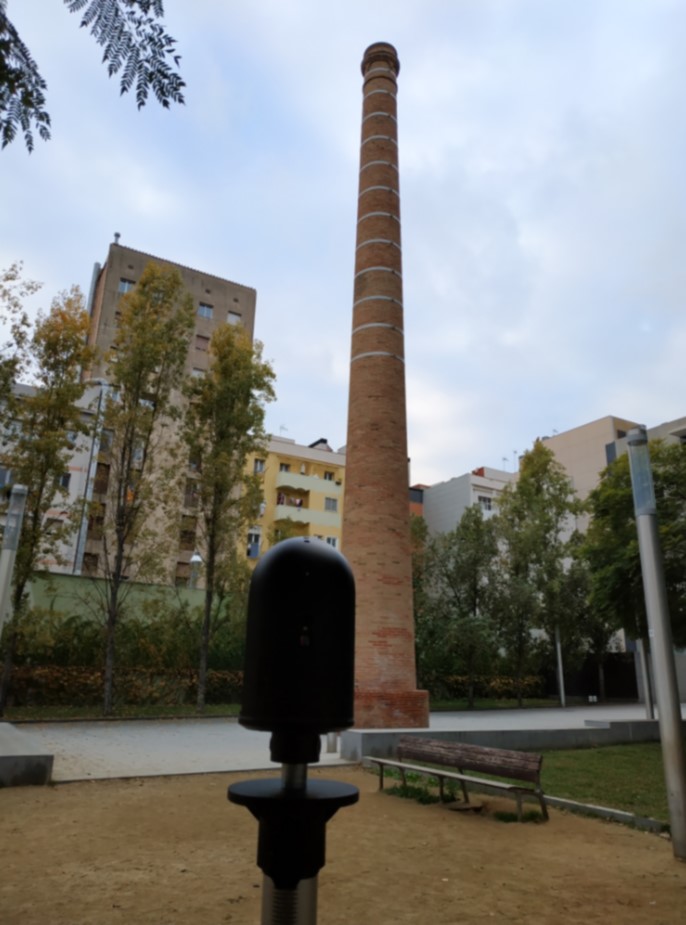

Cas pràctic de presa de dades i resultats d’una xemeneia industrial

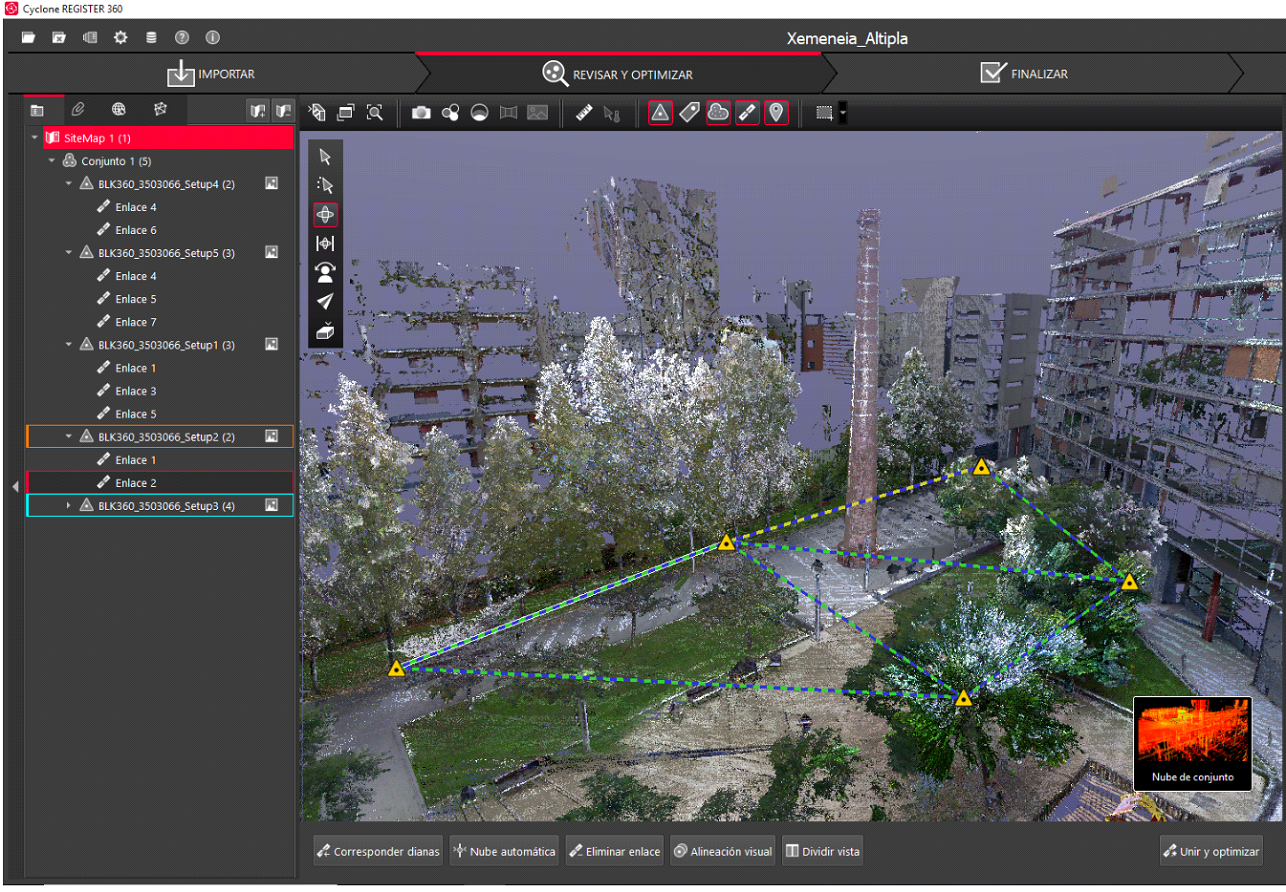

Utilitzant equips làser escàner, per la captura massiva de dades d’un determinat element, s’obté un model gairebé continu. Aquest model permet tenir un coneixement de l’estructura molt detallat. A partir del núvol de punts (point cloud), un cop processades les dades amb el software Cyclone360, es generen un conjunt de documents pel control i anàlisi de l’estructura.

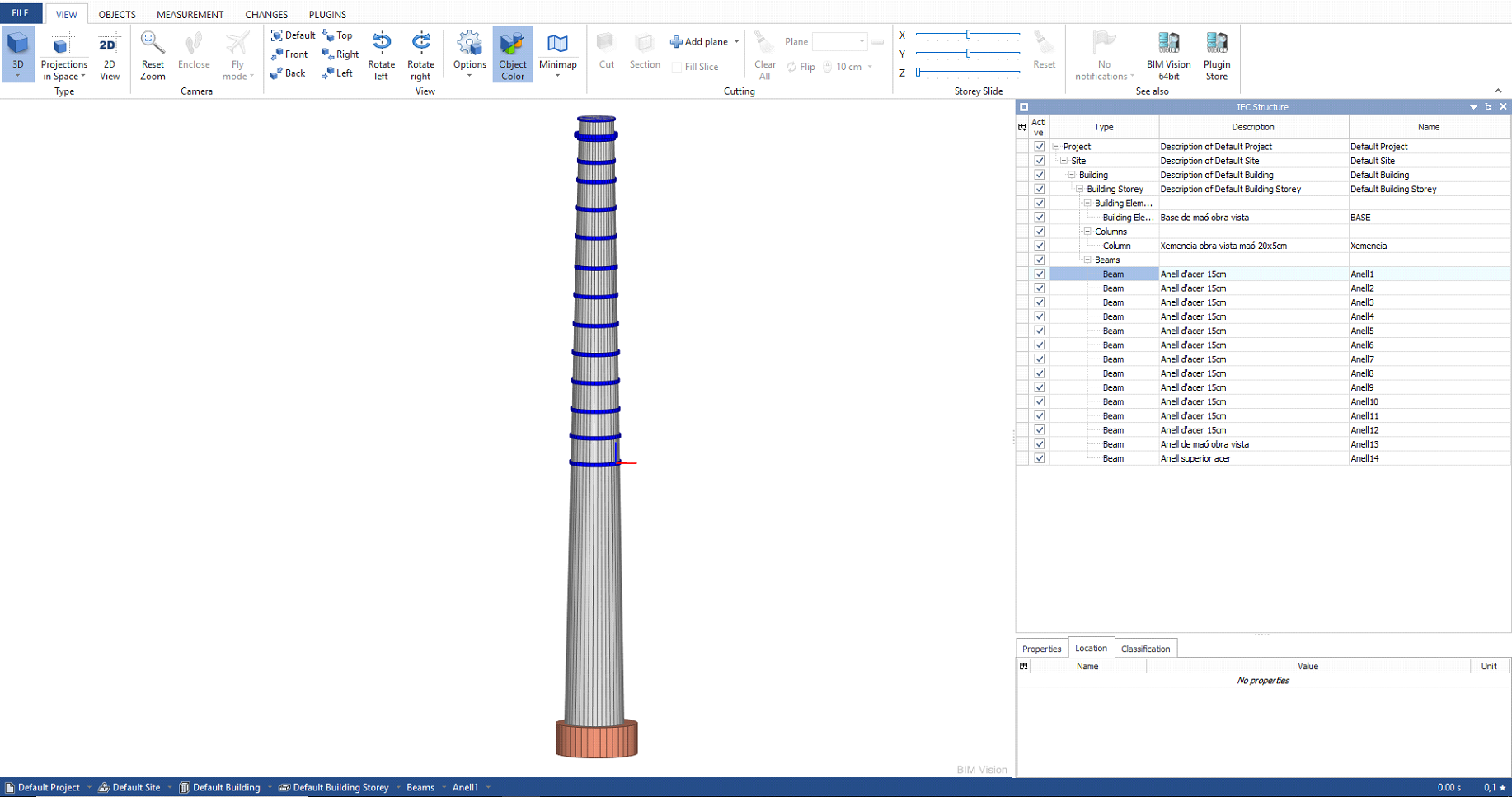

Si es fa un control temporal de l’estructura (4D) es poden detectar deformacions i/o inclinacions. Es genera un model BIM, en format IFC 2×3, compatible amb softwares que treballen amb aquest tipus d’informació.

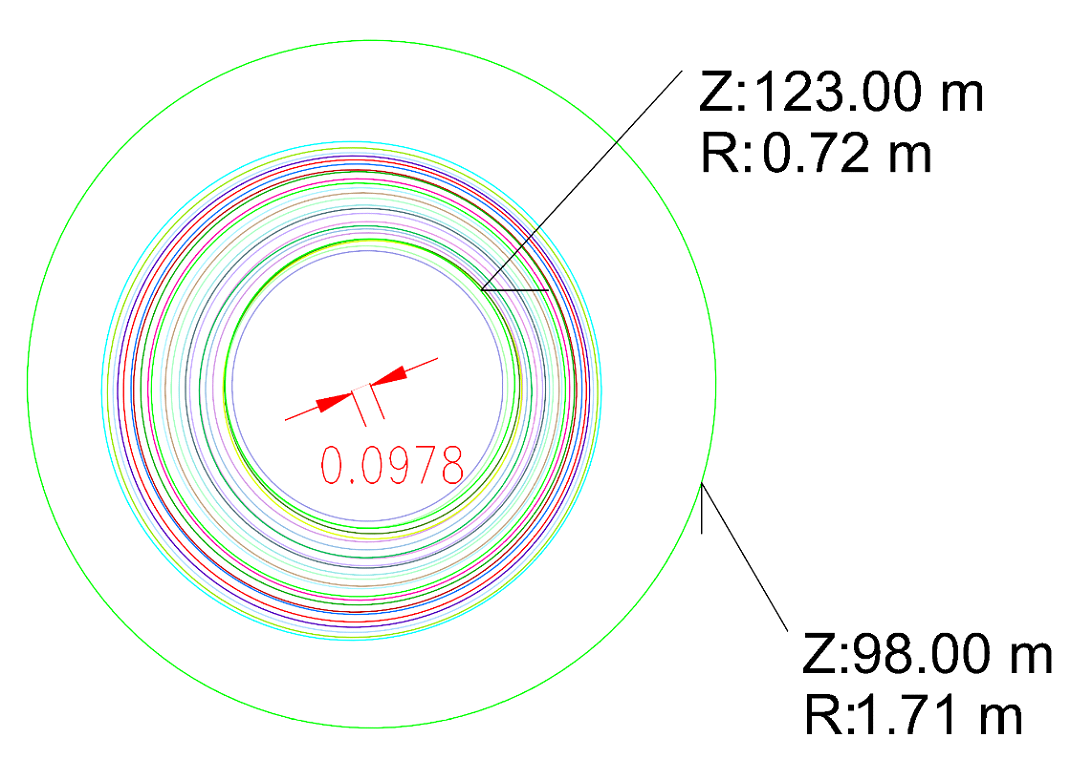

En aquest cas pràctic, a partir dels resultats generats, podem analitzar el radi de la xemeneia a diferents cotes, conèixer la variació de verticalitat de l’eix (angular i distància), obtenció d’un gràfic amb tintes hipsomètriques amb la variació de cota i una vista en planta amb seccions fetes a diferents cotes (imatges 1 i 2).

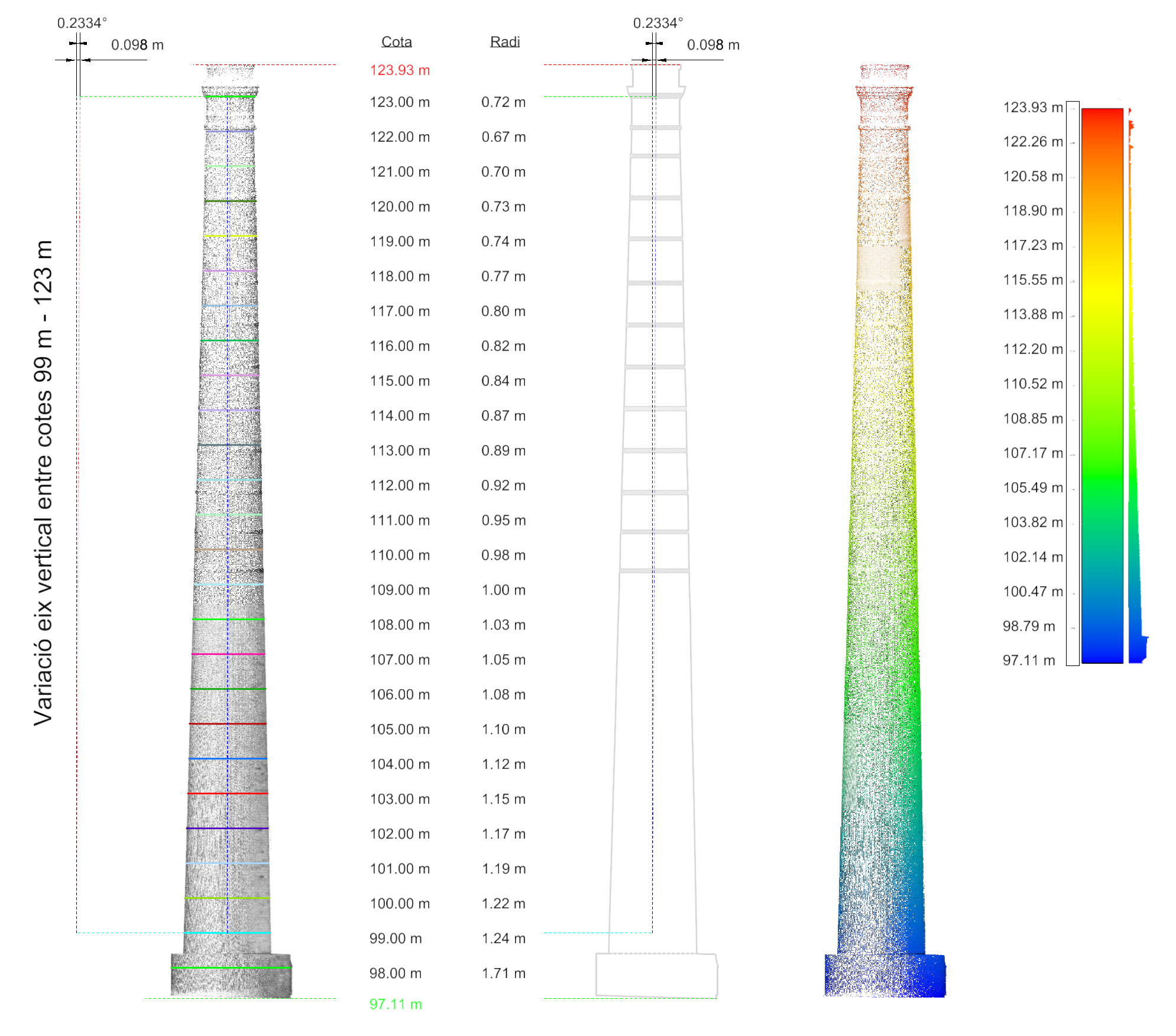

Imatge1 Generació de productes per l’anàlisi i control dimensional de l’estructura
